تعمیر فرمان هیدرولیک ریو
ریو از همان ابتدا به فرمان هیدرولیکی مجهز بود؛ یعنی چرخاندن فرمان توسط راننده باعث میشد روغن تحت فشار از طریق پمپ هیدرولیک و جعبه فرمان (راک و پینیون) به سیلندر حرکت کند و نیرو را به چرخها منتقل کند. این سیستم به راننده کمک میکند تا با نیروی کمتری خودرو را کنترل کند، بهویژه هنگام پارک یا عبور از مسیرهای تنگ. در مقابل، هرگونه اختلال در این سیستم میتواند باعث سفتی فرمان، لرزش، صدای اضافه و در نهایت ناپایداری خودرو شود. مجموعه ایران فرمان خدمات سرویس و تعمیر پمپ هیدرولیک و جعبه فرمان ریو را با ۱۲ ماه ضمانت کتبی ارائه میدهد.
جهت دریافت اطلاعات بیشتر با ما تماس بگیرید.
دسترسی سریع
نشانههای خرابی در فرمان هیدرولیک و برقی
| علامت | توضیحات | پیامد در رانندگی |
|---|---|---|
| صدای قژقژ در چرخش فرمان | افت فشار پمپ هیدرولیک یا خرابی قطعات داخل پمپ | سفت شدن فرمان و زیاد شدن صدای فرمان |
| صدای ناله فرمان در چرخش | ابتدای خرابی قطعات جعبه فرمان یا جلوبندی | تبدیل شدن صدا به تقه در دست اندازها |
| سفتی ناگهانی فرمان | احتمال ضعیف شدن پمپ هیدرولیک یا تخریب کامل | سفت شدن فرمان در حالت درجا و مکانیکی شدن فرمان |
| صدای تق تق هنگام چپ و راست کردن فرمان هیدرولیک | خرابی سیبک، قرقری، میل فرمان، شیرفرمان، چارشاخ فرمان | صدای بیش از حد در دست انداز، تنظیم نشدن فرمان، خلاصی چپ و راست فرمان |
| نشت روغن هیدرولیک در قسمت زیر چرخ | فرسوده شدن جعبه فرمان، پمپ هیدرولیک یا مخزن و شلنگها | تمام شدن روغن و سوختن پمپ هیدرولیک – تخریب جلوبندی بر اثر روغن ریزی |
| لرزش در سرعت بالا | تخریب یکی از قطعات جلوبندی مانند طبق، پولوس، رام و یا لاستیک چرخ | فرسودگی تایر و عدم تعادل در رانندگی و انحراف خودرو |
| حباب یا کف در مخزن هیدرولیک | خرابی اورینگها یا هوا کشیدن از شلنگها | سفت شدن فرمان |
| صدای تق تق هنگام چپ و راست کردن فرمان برقی | خرابی تلسکوپی فرمان، خرابی جعبه فرمان، پله پله شدن فرمان | صدای شکستگی دو قطعه، خلاصی بیش از حد، عامل تخریب تمامی قطعات تلسکوپی از جمله موتور DC و بلبرینگها |
| سفت شدن فرمان برقی | روشن شدن آلارم فرمان موقت و دائمی یا پله پله شدن فرمان | هنگام شدن خطای EPS فرمان طوری سفت میشود که انگار خودرو خاموش است. |
| روشن شدن آلارم EPS یا ABS | گرفتن ترمز ناگهانی، سفت شدن نگهانی فرمان، چشمک زدن EPS، ESP و ABS | در این حالت خودرو از حالت کالیبره خارج شده و فرمان صحیح به کامپیوتر ارسال نمیکند. |
اجزای سیستم فرمان هیدرولیک ریو
در ریوهای مونتاژی، اجزای اصلی سیستم فرمان هیدرولیک به شرح زیر است:
پمپ هیدرولیک – مسئول ایجاد جریان و فشار روغن است. این پمپ توسط تسمهای از میللنگ موتور نیرو میگیرد و به محض روشن شدن موتور، روغن را در مدار پمپ میکند. اگر پمپ دچار نشتی یا سائیدگی شود، فشار کافی تولید نمیکند و فرمان خودرو سفت میشود یا صدا میدهد.

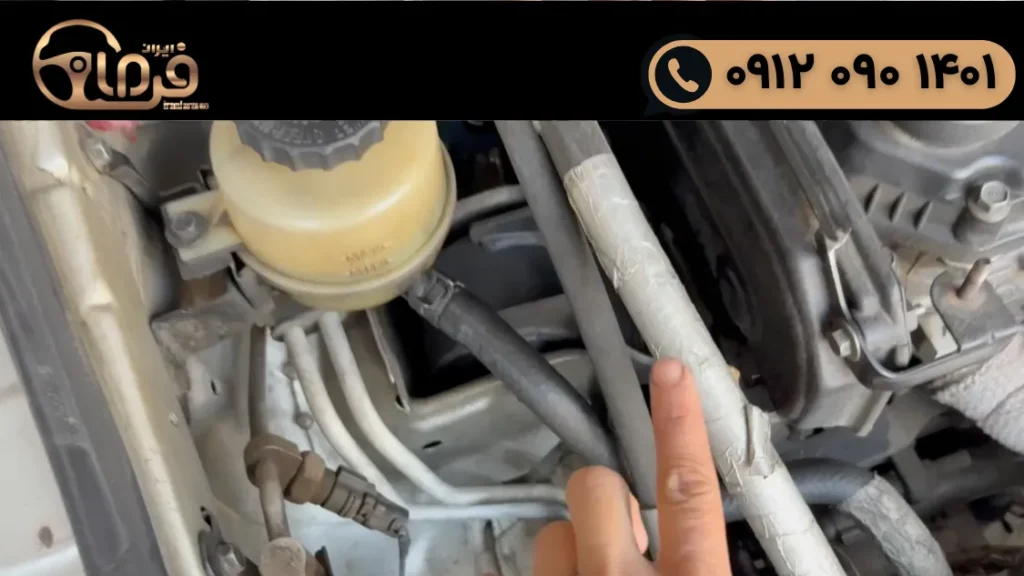

مخزن روغن و فیلتر – مخزن وظیفه ذخیره و تأمین روغن سیستم را بر عهده دارد. وجود فیلتر از ورود ذرات معلق به مدار جلوگیری میکند. کاهش سطح روغن یا کثیف شدن آن از عوامل اصلی خرابی پمپ و جعبه فرمان است.
شیلنگها و اتصالات – دو شیلنگ اصلی در سیستم وجود دارد؛ شیلنگ فشارقوی که روغن را از پمپ به جعبه فرمان میبرد و شیلنگ برگشت که روغن را به مخزن برمیگرداند. فرسودگی یا ترکخوردگی این شیلنگها موجب نشتی و کاهش فشار میشود.
جعبه فرمان (راک و پینیون) – این قسمت شامل دنده شانهای (Rack)، پینیون و سیلندر هیدرولیک است. با چرخاندن فرمان، پینیون حرکت دورانی را به حرکت خطی تبدیل میکند و باعث چرخش چرخهای جلو میشود. در داخل جعبه، سیلندر و پیستون قرار دارد که با فشار روغن جابجا میشود و نیروی کمکی ایجاد میکند.
شیر هیدرولیک یا سولوِال – این شیر بر اساس حرکت فرمان مسیر روغن را تغییر میدهد. اختلال در عملکرد شیر باعث میشود روغن بهدرستی هدایت نشود و فرمان به سمت خاصی کشیده شود یا پس از گردش به حالت مستقیم برنگردد.
سیبکها و پلوسها – این قطعات پل ارتباطی بین جعبه فرمان و چرخها هستند و حرکت خطی جعبه فرمان را به سیستم تعلیق منتقل میکنند. استهلاک این قطعات باعث لقی فرمان و لرزش میشود.
مشکلات فرمان هیدرولیک ریو
ریو مونتاژی به سبب طراحی ساده و عمر بالا محبوب است، اما سیستم فرمان آن نیز از آسیب و فرسایش مصون نیست. در این بخش علائمی را که صاحبان ریو ممکن است تجربه کنند بررسی میکنیم و توضیح میدهیم که هر کدام نشاندهنده چه نوع خرابی هستند.
سفت شدن فرمان یا سختی در چرخاندن
اگر در هنگام گردش فرمان، بهویژه در سرعتهای پایین یا هنگام پارک، احساس کردید غربیلک فرمان به سختی میچرخد یا باید بیشتر از معمول نیرو وارد کنید، بدانید که فشار روغن کاهش یافته یا سیستم کمکی کار نمیکند. یکی از اصلیترین دلایل سفتی فرمان، کاهش سطح یا کیفیت روغن هیدرولیک است؛ روغن کثیف یا قدیمی خاصیت روانکاری خود را از دست داده و به پمپ و جعبه فرمان آسیب میزند. همچنین خرابی یا فرسودگی پمپ باعث میشود فشار کافی به سیلندر هیدرولیک نرسد و فرمان بهتدریج سخت شود. در برخی موارد، پارگی گردگیرها یا ورود هوا به مدار نیز عامل سفتی فرمان است.
ایجاد صداهای غیرعادی
شنیدن صدای تقتق، جیرجیر یا غرغر هنگام چرخاندن فرمان نشاندهنده مشکلی در سیستم فرمان است. صدای تقتق از جعبه فرمان و دندهها میآید و مربوط به ساییدگی دنده شانهای یا خرابی سیبکهاست. صدای غرغر یا زوزه از پمپ یا شیلنگها ناشی میشود و اغلب به دلیل وجود هوا در سیستم یا کمبود روغن است. صدای جیرجیر ممکن است از تسمهای باشد که پمپ را به موتور متصل میکند؛ این تسمه اگر فرسوده یا شل شود، در دورهای پایین صدا میدهد . هر صدایی حکایت از ایرادی دارد و نباید نادیده گرفته شود.
نشتی روغن
یکی از علائم واضح خرابی، نشتی روغن هیدرولیک است. مشاهده لکههای روغن زیر خودرو یا کم شدن سطح روغن مخزن نشانهای از نشتی شیلنگها، اتصالات یا کاسهنمدهای پمپ و جعبه فرمان است. ورود گردوغبار به داخل روغن یا استفاده از روغن بیکیفیت موجب میشود کاسهنمدها خشک شوند و بهمرور نشتی ایجاد کنند. بیتوجهی به نشتی میتواند موجب افت شدید فشار، سفتی فرمان و آسیب جدی به پمپ شود.
لقی و لرزش فرمان
احساس لقی یا لرزش در فرمان، بهویژه هنگام عبور از دستانداز یا سرعت بالا، نشاندهنده سائیدگی یا شل شدن قطعات داخلی جعبه فرمان و سیبکهاست. ورود ذرات خارجی یا خراب شدن بوشهای جعبه فرمان سبب میشود دندهها بهدرستی درگیر نشوند و راننده مجبور باشد فرمان را بیشتر بچرخاند تا خودرو واکنش نشان دهد. همچنین ممکن است بهخاطر تنظیم نبودن پیچ فشار یا خرابی شیر هیدرولیک، فرمان به جای نرم بودن، لرزش یا خلاصی زیادی داشته باشد.
برنگشتن فرمان به مرکز
یک مشکل دیگر که ممکن است رانندگان ریو تجربه کنند، برگشتناپذیری فرمان به حالت مستقیم پس از پیچیدن است. این حالت در سیستم هیدرولیک عادی نیست و غالباً به دلیل خرابی شیر هیدرولیک، کثیفی روغن یا وجود هوا در سیستم رخ میدهد. همچنین لقی یا گیر کردن دنده در جعبه فرمان میتواند باعث شود فرمان بهصورت کامل به مرکز برنگردد. در چنین شرایطی باید سیستم بلافاصله بررسی شود.
تعمیر پمپ هیدرولیک فرمان ریو
پمپ هیدرولیک، قلب تپنده سیستم فرمان است. این پمپ از نوع پرهای بوده و شامل محفظه، شفت، پرهها و فنرهاست. تعمیر یا تعویض پمپ یکی از رایجترین خدماتی است که مالکان ریو به آن نیاز پیدا میکنند، زیرا مواد بهکاررفته در نسخههای مونتاژی کمتر مقاوماند و تحت شرایط سخت کاری سریعتر فرسوده میشوند.
علل خرابی پمپ هیدرولیک ریو
خرابی پمپ عمدتاً به دلایل زیر رخ میدهد:
کاهش یا آلودگی روغن: روغن هیدرولیک باید بهموقع تعویض شود؛ در غیر این صورت، کثیفی و رطوبت موجب خوردگی داخلی پمپ میشود . در ریوهای مونتاژی، استفاده از روغن نامرغوب نیز متداول بوده و آسیب را تشدید میکند.
نشت روغن و ورود هوا: شیلنگ معیوب یا کاسهنمد پمپ خراب میتواند باعث شود هوا به سیستم وارد شود. ورود هوا باعث کاویتاسیون میشود و پمپ دچار لرزش و زوزه میگردد.
خرابی تسمه: تسمهای که پمپ را به میللنگ متصل میکند اگر شل یا فرسوده باشد، ممکن است روی پولی بلغزد و پمپ نتواند فشار مناسب تولید کند. این حالت خود را با صدای سوت یا جیغ هنگام استارت نشان میدهد.
استفاده طولانیمدت در دور آرام: پارک کردن طولانی با فرمان کامل پیچیده و بالا نگه داشتن فشار روی پمپ میتواند باعث گرم شدن و فرسودگی داخلی آن شود.
نشانههای خرابی شامل سفتی شدید فرمان، صداهای غیرعادی از پمپ، نشت روغن، و کاهش محسوس سطح روغن هستند . در ریو مونتاژی، دیده شده که پمپها زودتر از موعد فرسوده میشوند و تعمیر یا تعویض آنها ضروری است.
مراحل تعمیر پمپ هیدرولیک ریو
تعمیر پمپ هیدرولیک نیازمند مهارت و تجهیزات است:
عیبیابی دقیق: ابتدا باید توسط تکنسین یا دستگاه عیبیاب مشخص شود که مشکل واقعاً مربوط به پمپ است یا بخشهای دیگر سیستم. در بعضی موارد، مشکل از تسمه یا شیلنگهاست.
تخلیه کامل سیستم: برای تعمیر پمپ، روغن هیدرولیک کامل تخلیه میشود تا هیچ آلودگی در مدار باقی نماند.
باز کردن اتصالات و تسمه: پمپ به وسیله چند پیچ روی موتور نصب شده و با تسمه به میللنگ متصل است. تکنسین با استفاده از ابزار مخصوص، ابتدا تسمه را شل میکند و سپس شیلنگهای فشار و برگشت را جدا میکند.
بازبینی قطعات داخلی: پس از جدا کردن پمپ، آن را باز میکنند. پرهها، فنرها، روتور و کاسهنمدها از نظر ساییدگی بررسی میشوند. در صورت فرسودگی، قطعات تعویض میشوند. در ریو مونتاژی کاسهنمدهای پمپ به دلیل کیفیت پایین سریعتر خراب میشوند.
تعویض یا تعمیر پمپ: اگر بخشهای داخلی پمپ قابل تعویض باشد، آنها را با قطعات نو جایگزین میکنند. اما در مواردی که پمپ بشدت آسیب دیده یا پوسته آن ترک خورده باشد، تعویض کامل پمپ توصیه میشود.
نصب مجدد و هواگیری: بعد از بازسازی یا نصب پمپ نو، پمپ روی موتور بسته میشود. سپس شیلنگها و تسمهها در جای خود قرار میگیرند و روغن هیدرولیک استاندارد (معمولاً ATF با مشخصه Dexron III یا معادل آن) داخل مخزن ریخته میشود. با چرخاندن فرمان در حالت خاموش و روشن چند بار، هوا از سیستم خارج میشود.
تست خودرو: در پایان سیستم از نظر نشت و عملکرد بررسی شده و در رانندگی تست میشود. اگر صدایی وجود نداشته باشد و فرمان نرم و واکنشپذیری درستی بدهد، تعمیر موفقیتآمیز بوده است.

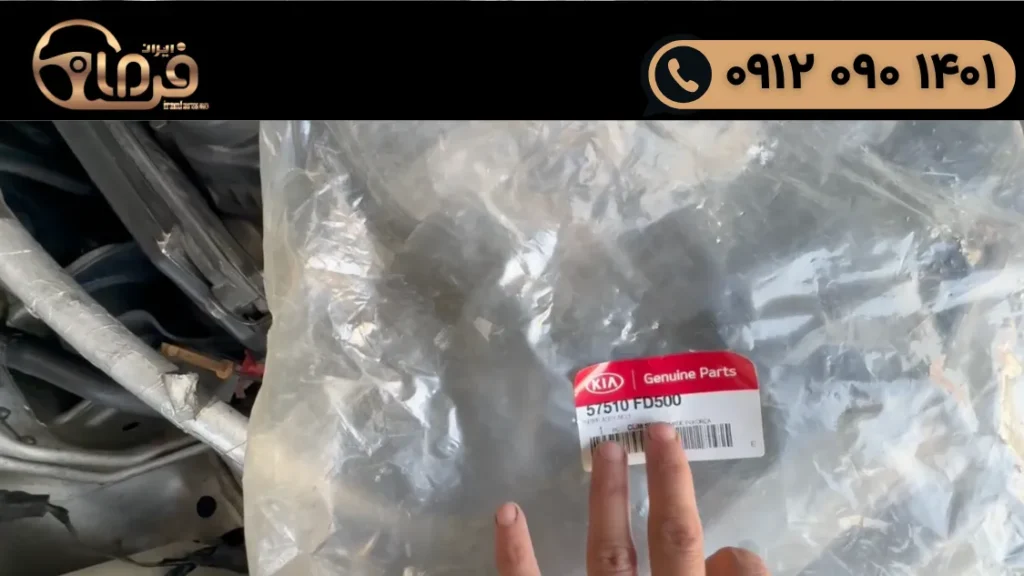

استفاده از قطعات اصلی در تعمیر پمپ هیدرولیک ریو
یکی از نکاتی که باید مالکان ریو بدانند، استفاده از قطعات است. پمپهای تقلبی و بیکیفیت نهتنها دوام کمتری دارند بلکه به سایر بخشهای سیستم آسیب میرسانند. براساس تجربه ما، پمپهای با برند معتبر خارجی عملکرد بهتر و عمر طولانیتری دارند و سرمایهگذاری در خرید آنها بهصرفه است. مراکز تخصصی مانند ایران فرمان از پمپهای با کیفیت و قطعات فابریک استفاده میکنند تا بعداً مشکلی به وجود نیاید.
هزینه تعمیر فرمان هیدرولیک ریو (زمستان ۱۴۰۴)
هزینه سرویس پمپ هیدرولیک فرمان کیا ریو در پاییز ۱۴۰۴ معادل ۲.۵ تا ۴ میلیون تومان میباشد. توجه داشته باشید در صورت خرابی عمده قطعات و نیاز به تعویض کامل استوک یا آکبند آن به قیمت روز محاسبه میشود. همچنین هزینه سرویس کامل جعبه فرمان ریو با لوازم حدود ۷ میلیون تومان میباشد. این مبالغ با توجه به نوسانات ارز ممکن است تغییر کند. جهت دریافت قیمت دقیق با ما تماس بگیرید.
تعمیر جعبه فرمان (راک) ریو
جعبه فرمان یا راک مجموعهای است که حرکت دورانی فرمان را به حرکت خطی تبدیل میکند. این قسمت شامل دنده شانهای، پینیون، سیلندر هیدرولیک و چندین سیل و کاسهنمد است. به دلیل درگیر بودن همیشگی با فشار روغن و بار مکانیکی، این قطعه نیز در معرض فرسایش قرار دارد، بهخصوص در نسخههای مونتاژی ریو که کیفیت قطعات پایینتر است.
نشانههای خرابی جعبه فرمان ریو
از رایجترین دلایل خرابی جعبه فرمان در ریو میتوان به موارد زیر اشاره کرد:
ساییدگی دنده شانهای و پینیون: به دلیل استفاده از متریال نامرغوب یا رانندگی در شرایط سخت، دندههای راک و پینیون ساییده میشوند. نتیجه آن، لقی فرمان و واکنش دیرهنگام چرخها است.
نشت روغن از کاسهنمدهای داخل جعبه: اگر آببندی داخلی آسیب ببیند، روغن نشت میکند و سیلندر هیدرولیک نمیتواند فشار لازم را ایجاد کند. این موضوع علاوه بر سفتی فرمان، باعث کاهش طول عمر قطعات داخلی میشود.
ورود گردوغبار و آلایندهها: پارگی گردگیرهای جعبه فرمان باعث ورود خاک و ذرات ریز به داخل آن میشود، در نتیجه دندهها و بلبرینگها سائیده میشوند.
خرابی شیر هیدرولیک: شیر هیدرولیک وظیفه هدایت روغن به دو طرف سیلندر را دارد. خرابی این شیر باعث میشود فرمان در یک جهت سنگینتر باشد یا بهدرستی به مرکز برنگردد.
نشانههای خرابی جعبه فرمان شامل لقی و لرزش فرمان، صدای تقه در چرخاندن، بازگشتناپذیری فرمان به مرکز، نشتی روغن از گردگیرها و کشیده شدن خودرو به یک طرف است.
مراحل تعمیر جعبه فرمان ریو
تعمیر جعبه فرمان فرآیندی پیچیده است و باید توسط افراد متخصص با تجهیزات کامل انجام شود. مراحل به شرح زیر است:
تشخیص دقیق: متخصص ابتدا با تست جادهای و مشاهده علائم، پی به نوع خرابی میبرد. اگر لقی یا لرزش احساس شود، احتمال سایش دندهها وجود دارد؛ اگر نشت روغن مشخص شود، باید محل آن تعیین شود.
خارج کردن جعبه فرمان از خودرو: باز کردن جعبه فرمان نیازمند باز کردن سیبکها، شیلنگها و پیچهای اتصال است. این کار باید با ابزار و دقت انجام شود تا سایر قطعات آسیب نبینند.
باز کردن و بررسی: پس از بیرون آوردن جعبه فرمان، پیچهای قاب آن باز میشود و کل مجموعه به قطعات کوچکتری تبدیل میشود. دندهها، بوشها، بلبرینگها و کاسهنمدها از نظر ساییدگی یا شکستگی بررسی میشوند. قطعات معیوب با نمونههای سالم تعویض میشود. اگر دندهها شدیداً ساییده شده باشند، تعویض کامل جعبه فرمان ضروری است.
تعویض اورینگها و آببندی: بسته به آسیب، تمامی کاسهنمدها، اورینگها و گردگیرها با قطعات نو جایگزین میشوند تا از نشت آینده جلوگیری شود.
مونتاژ و کالیبراسیون: پس از تعویض قطعات، جعبه فرمان با گریس مخصوص مونتاژ میشود. در این مرحله باید تنظیم پیچ پیشبار (Preload) انجام شود تا دنده پینیون و راک بدون لقی و در عین حال بدون سفتی اضافی درگیر شوند. این تنظیم نیازمند تجربه و ابزار گشتاورسنج است.
نصب مجدد روی خودرو و هواگیری: جعبه فرمان تعمیر شده روی خودرو نصب میشود، شیلنگها و سیبکها وصل میشوند و سیستم هواگیری میشود. سپس روغن تازه در سیستم ریخته میشود و فرمان در وضعیتهای مختلف آزمایش میشود تا مطمئن شوند هیچ نشتی و لقی وجود ندارد.
توجه داشته باشید که تعمیر جعبه فرمان برخلاف تصور برخی افراد به معنای رفع کامل همه مشکلات نیست؛ اگر بدنه یا دندهها بیش از حد ساییده باشد یا مقطع راک آسیب دیده باشد، تعویض کامل جعبه فرمان بهصرفه و ایمنتر است. مراکز تخصصی مانند ایران فرمان قادرند با تهیه قطعات اصلی، جعبه فرمان را به صورت کامل سرویس کنند و پس از نصب تنظیمات لازم را انجام دهند.
تعمیر فرمان هیدرولیک ریو در ایران فرمان
در ایران مراکز مختلفی برای تعمیر سیستمهای هیدرولیک وجود دارند؛ اما ایران فرمان بهعنوان یکی از معتبرترین و تخصصیترین مراکز تعمیر فرمان هیدرولیک و برقی شناخته میشود. این مجموعه با استفاده از کادر حرفهای و تجهیزات کامل، خدماتی را ارائه میدهد که شامل تشخیص تخصصی، تعمیر یا تعویض پمپ هیدرولیک، بازسازی جعبه فرمان (راک)، تعویض شیلنگها، هواگیری سیستم و تنظیمات نهایی است. چند دلیل برای انتخاب ایران فرمان عبارتاند از:
تجربه و تخصص بالا: تعمیرکاران ما تجربه گستردهای در تعمیر فرمان انواع خودروها، از جمله ریو، دارند.
استفاده از قطعات اصلی و باکیفیت: ایران فرمان از پمپ و جعبه فرمان اصلی با کیفیت استاندارد استفاده میکند. این رویکرد باعث میشود بعد از تعمیر، عمر سیستم فرمان افزایش یافته و نیاز به مراجعه مجدد در مدت کوتاه نباشد.
ضمانت کتبی ۱۲ ماهه: یکی از مزیتهای رقابتی ما، ارائه ضمانت کتبی ۱۲ ماهه روی خدمات خود است. این ضمانت به مشتریان آرامش خاطر میدهد که اگر در مدت ضمانت مشکلی پیش بیاید، تعمیرگاه مسئولیت آن را میپذیرد.
هزینه منطقی و زمانبندی دقیق: ایران فرمان تلاش میکند تعمیر قطعات را جایگزین تعویض پرهزینه کند. البته این کار وقتی ممکن است که قطعه قابلیت تعمیر داشته باشد. در مجموع، هزینههای ارائهشده منصفانه و در عین حال کیفیت تضمینشده است.
مشاوره و همراهی با مشتری: در این مرکز، پیش از انجام هرگونه کار، عیبیابی انجام شده و مشکل برای مشتری توضیح داده میشود. این امر باعث ایجاد اعتماد میشود و مشتری میتواند با آگاهی تصمیم بگیرد.
در نهایت توجه داشته باشید هنگام بروز هرگونه خرابی، انتخاب یک تعمیرگاه تخصصی اهمیت زیادی دارد. مراکز عمومی یا افراد فاقد تخصص ممکن است با تعویض غیر ضروری قطعات یا استفاده از قطعات بیکیفیت، هزینههای سنگینی به مالک تحمیل کنند و همچنان مشکل را برطرف نکنند. ایران فرمان با تیم مجرب و بهرهگیری از قطعات استاندارد، یکی از بهترین گزینهها برای تعمیر فرمان ریو محسوب میشود.
با ما تماس بگیرید: ۰۹۰۱۴۰۱-۰۹۱۲
