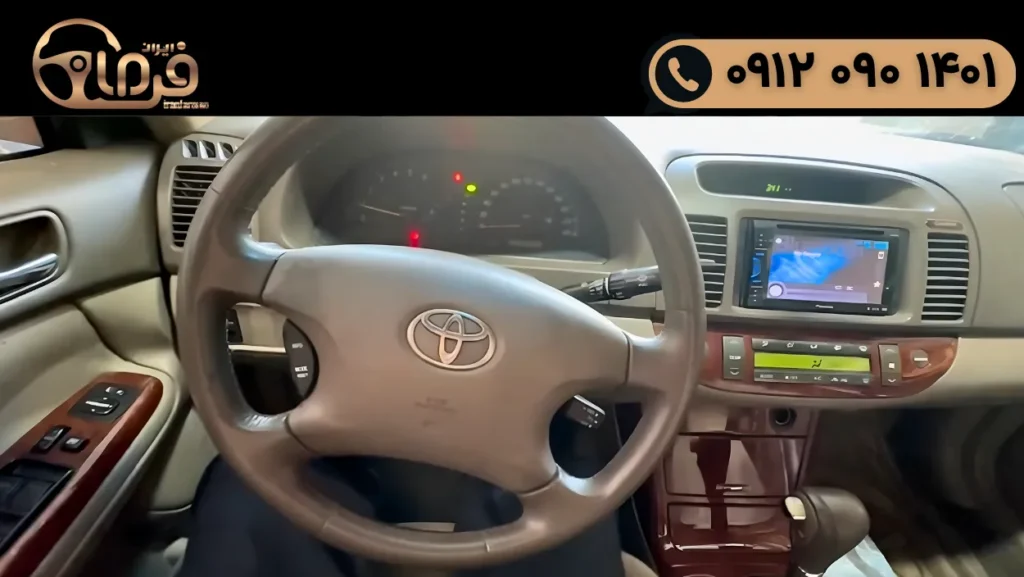

تعمیر فرمان هیدرولیک تویوتا کمری (۲۰۰۲–۲۰۰۶)
در نسل پنجم تویوتا کمری (مدلهای ۲۰۰۲ تا ۲۰۰۶) از سیستم فرمان هیدرولیک برای راحتی بیشتر راننده استفاده میشود. در این نسل، پمپ هیدرولیک توسط تسمه به موتور متصل است و روغن را با فشار به جعبه فرمان (راک و پینیون) میفرستد. گردش فرمان توسط راننده، پینیون را میچرخاند و دنده شانهای را جابهجا میکند و این حرکت به کمک پیستونی که توسط روغن هیدرولیک حرکت میکند، به چرخها منتقل میشود. این سامانه ضمن افزایش دقت فرمان، امکان مانور دادن در شرایط دشوار (پارک دوبل و پیچهای تند) را با نیروی بسیار کم فراهم میکند. اما مانند هر سامانهی مکانیکی، پمپ و جعبه فرمان کمری نیز در اثر استفاده طولانیمدت فرسوده میشوند یا دچار نشتی میگردند. تشخیص بهموقع و تعمیر این قطعات، هزینههای اضافی را کاهش داده و از خطرات جانی جلوگیری میکند.
تعمیرگاه ایران فرمان خدمات سرویس و تعمیر مجموعه پمپ هیدرولیک و جعبه فرمان تویوتا کمری نسل پنجم را با ۲۴ ماه ضمانت کتبی ارائه میدهد. جهت دریافت اطلاعات بیشتر با ما تماس بگیرید.
دسترسی سریع
نشانههای خرابی در فرمان هیدرولیک و برقی
| علامت | توضیحات | پیامد در رانندگی |
|---|---|---|
| صدای قژقژ در چرخش فرمان | افت فشار پمپ هیدرولیک یا خرابی قطعات داخل پمپ | سفت شدن فرمان و زیاد شدن صدای فرمان |
| صدای ناله فرمان در چرخش | ابتدای خرابی قطعات جعبه فرمان یا جلوبندی | تبدیل شدن صدا به تقه در دست اندازها |
| سفتی ناگهانی فرمان | احتمال ضعیف شدن پمپ هیدرولیک یا تخریب کامل | سفت شدن فرمان در حالت درجا و مکانیکی شدن فرمان |
| صدای تق تق هنگام چپ و راست کردن فرمان هیدرولیک | خرابی سیبک، قرقری، میل فرمان، شیرفرمان، چارشاخ فرمان | صدای بیش از حد در دست انداز، تنظیم نشدن فرمان، خلاصی چپ و راست فرمان |
| نشت روغن هیدرولیک در قسمت زیر چرخ | فرسوده شدن جعبه فرمان، پمپ هیدرولیک یا مخزن و شلنگها | تمام شدن روغن و سوختن پمپ هیدرولیک – تخریب جلوبندی بر اثر روغن ریزی |
| لرزش در سرعت بالا | تخریب یکی از قطعات جلوبندی مانند طبق، پولوس، رام و یا لاستیک چرخ | فرسودگی تایر و عدم تعادل در رانندگی و انحراف خودرو |
| حباب یا کف در مخزن هیدرولیک | خرابی اورینگها یا هوا کشیدن از شلنگها | سفت شدن فرمان |
| صدای تق تق هنگام چپ و راست کردن فرمان برقی | خرابی تلسکوپی فرمان، خرابی جعبه فرمان، پله پله شدن فرمان | صدای شکستگی دو قطعه، خلاصی بیش از حد، عامل تخریب تمامی قطعات تلسکوپی از جمله موتور DC و بلبرینگها |
| سفت شدن فرمان برقی | روشن شدن آلارم فرمان موقت و دائمی یا پله پله شدن فرمان | هنگام شدن خطای EPS فرمان طوری سفت میشود که انگار خودرو خاموش است. |
| روشن شدن آلارم EPS یا ABS | گرفتن ترمز ناگهانی، سفت شدن نگهانی فرمان، چشمک زدن EPS، ESP و ABS | در این حالت خودرو از حالت کالیبره خارج شده و فرمان صحیح به کامپیوتر ارسال نمیکند. |
اجزای اصلی فرمان هیدرولیک کمری ۲۰۰۶-۲۰۰۲
برای درک بهتر عیبیابی و تعمیر، ابتدا باید با اجزای این سامانه آشنا شویم. فرمان هیدرولیک کمری شامل مجموعهای از قطعات است که هر یک نقش مهمی در انتقال قدرت و دقت فرمان دارند:
پمپ هیدرولیک: پمپ نیروی لازم برای ایجاد فشار روغن را فراهم میکند و با تسمه از موتور نیرو میگیرد. چرخش این پمپ باعث میشود روغن از مخزن به سمت شیر هیدرولیک و جعبه فرمان حرکت کند و فشار لازم برای چرخاندن چرخها تأمین شود.
شیر هیدرولیک (والو): شیر کنترل در ورودی جعبه فرمان قرار میگیرد و بهمحض چرخش فرمان، مسیر جریان روغن را به سمت سمت چپ یا راست تغییر میدهد. در نتیجه، پیستون داخل جعبه فرمان با فشار روغن حرکت کرده و حرکت خطی لازم برای چرخش چرخها ایجاد میشود.
مخزن روغن: این مخزن سطح روغن را در مدار ثابت نگه میدارد و امکان تعویض و بررسی سطح روغن را فراهم میکند. وجود نشتی یا کمبود روغن در این مخزن از اولین نشانههای خرابی سیستم است.
لولهها و شیلنگهای فشار قوی و برگشت: وظیفه انتقال روغن بین پمپ، شیر هیدرولیک و جعبه فرمان را بر عهده دارند. این شیلنگها اگر ترکخورده یا فرسوده شوند، سیستم دچار نشتی و افت فشار خواهد شد.
جعبه فرمان (راک و پینیون هیدرولیک): جعبه فرمان شامل دنده شانهای و پینیون است. پینیون با چرخاندن فرمان میچرخد و باعث حرکت خطی دنده شانهای میشود که بهوسیله سیبکها و میل تعادل، چرخها را میچرخاند. این مجموعه معمولاً توسط یک سیلندر هیدرولیک تقویت میشود که نیروی حرکت را دوچندان میکند.
تسمه و فولیها: تسمهای که پمپ را به موتور متصل میکند و فولیهایی که این تسمه روی آنها قرار میگیرد نقش انتقال حرکت را دارند. خرابی یا سایش تسمه باعث سر و صدای زیاد و افت فشار پمپ خواهد شد.
مجموعه این اجزا سامانهای دقیق به وجود میآورند که در صورت کارکرد صحیح، فرمان خودرو نرم، بیصدا و مطمئن خواهد بود. اما در صورت بروز خرابی در هریک از اجزا، علائمی ظاهر میشود که باید جدی گرفته شوند.
نشانه های خرابی پمپ هیدرولیک فرمان کمری ۲۰۰۶-۲۰۰۲
پمپ هیدرولیک وظیفه تولید فشار لازم برای کمک به گردش فرمان را بر عهده دارد؛ بنابراین خرابی آن بهسرعت در رفتار فرمان محسوس خواهد بود. در ادامه، مهمترین علائم خرابی پمپ هیدرولیک را مرور میکنیم. این علائم اغلب مشترک میان اکثر خودروهای هیدرولیک هستند
سفت شدن فرمان و سنگینی غربیلک
یکی از نخستین نشانههای خرابی پمپ، سفت شدن فرمان هنگام گردش است. اگر در زمان رانندگی یا حتی در حالت درجا احساس کردید برای چرخاندن فرمان به نیروی بیشتری نیاز دارید یا فرمان دیرتر برمیگردد، احتمال خرابی پمپ وجود دارد. در این حالت، روغن با فشار مناسب به جعبه فرمان نمیرسد و اصطکاک داخلی بالا میرود. عواملی مثل پارگی تسمه، خرابی یاتاقان پمپ یا نشتی روغن باعث افت فشار و در نتیجه سفت شدن فرمان میشوند. توجه کنید که سفتی فرمان در دور پایین موتور شدیدتر است؛ زیرا دور موتور به تسمه و پمپ اجازه سرعت پایینتری میدهد.
صدای غیرعادی یا زوزه پمپ
ایجاد صدای جیرجیر یا زوزه هنگام چرخاندن فرمان یا در زمان روشن بودن موتور خودرو میتواند بهمعنی وجود مشکل در پمپ باشد. صدای جیرجیر فرمان هنگام دور زدن و همچنین لرزش فرمان میتواند ناشی از خرابی تسمهی پمپ یا ایراد در خود پمپ باشد. همچنین نشتی روغن یا کمبود آن باعث میشود هوا وارد مدار شود و پمپ هنگام کار صدای غرغر یا جیغ تولید کند. اگر تسمه نیز بیش از حد کهنه یا کشیده باشد، صدای سوت مانند ایجاد میشود که توصیه میکنیم فولی و تسمه بررسی و تعویض شود.
نشتی یا کمبود روغن هیدرولیک
روغن هیدرولیک نقش خون در سیستم فرمان را دارد. نشتی روغن، علاوه بر کاهش کیفیت فرمان، باعث خرابی پمپ و سایر قطعات خواهد شد. نشت روغن روی زمین یا اطراف مخزن، شیلنگها و سوئیچهای فشار، نشانهای از خرابی سیستم است. اگر سطح روغن مخزن بهتدریج کاهش یابد یا لکههای روغن در زیر خودرو مشاهده کنید، احتمال دارد پمپ یا شیلنگها نشتی داشته باشند. مشاهده لکههای قرمز یا قهوهای زیر خودرو معمولاً نشانهای از مشکل در سیستم هیدرولیک است و ممکن است ناشی از ترک در شلنگها یا ایراد در پمپ باشد.
تغییر رنگ یا آلودگی روغن
کیفیت روغن هیدرولیک بهمرور زمان کاهش مییابد. اگر روغن در مخزن به رنگ خاکستری یا حاوی برادههای فلزی باشد، احتمال دارد هوا یا آلودگی وارد سیستم شده باشد یا پمپ دچار خوردگی شده باشد. همچنین روغن آلوده باعث سایش بیشتر پمپ و افزایش صدا میشود. در چنین شرایطی، تعویض روغن و شستوشوی مدار ضروری است. روغن هیدرولیک باید در دوره مشخص تعویض شود؛ استفاده از روغن نامرغوب یا کارکرد بیش از کیلومتر مجاز آن، از عوامل اصلی خرابی پمپ و شیر فرمان است.
فشار بیش از حد یا خوردگی داخل پمپ
افزایش فشار در سیستم (به دلیل گیر کردن سوپاپها یا لولههای مسدود) میتواند باعث شکستن شفت ورودی پمپ و خراب شدن یاتاقانها شود. خوردگی داخل پمپ نیز یکی از علل خرابی پمپ است که اغلب در اثر ورود آب یا برادههای فلزی اتفاق میافتد. بنابراین اگر پمپ صدای خشدار دارد یا روغن بهصورت ناگهانی تغییر رنگ داده است، احتمال خوردگی وجود دارد و باید بررسی شود.
خرابی های شایع در کمری ۲۰۰۶–۲۰۰۲
اگر چه علائم فوق در بیشتر خودروهای هیدرولیک مشترک هستند، در کمریهای نسل پنجم برخی مشکلات بیشتر دیده میشود. پمپ هیدرولیک و شیلنگهای فشار قوی کمری، بهویژه در مدلهای موتور V6، بهمرور زمان نشتی پیدا میکنند و نیاز به تعویض دارند. این مشکل اغلب در مدلهای ۲۰۰۲ تا ۲۰۰۶ مشاهده میشود و از آنجا که محل اتصال شیلنگها به پمپ در کمری نسبتاً در معرض حرارت موتور است، کاسهنمدها زودتر فرسوده میشوند. بنابراین بررسی منظم این نقاط توصیه میشود.

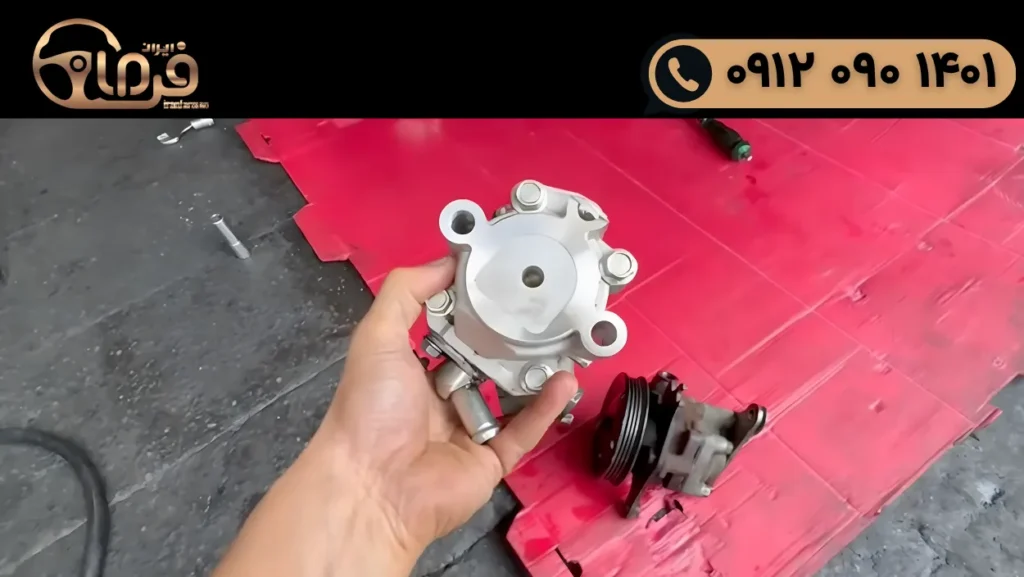

تعمیر پمپ هیدرولیک کمری ۲۰۰۶-۲۰۰۲
اگر پس از بررسی متوجه شوید پمپ هیدرولیک یا شیلنگهای آن خراب شده است، لازم است مراحل تعمیر یا تعویض بهطور اصولی انجام شود. در ادامه، فرایند استاندارد تعمیر پمپ در مرکز تخصصی ایران فرمان توضیح داده میشود:
عیبیابی: تکنسین ابتدا سطح و کیفیت روغن را بررسی میکند و مسیرهای نشت احتمالی را شناسایی میکند. اگر سطح روغن پایین باشد، مخزن، شیلنگهای فشار و برگردان و خود پمپ از نظر نشتی بررسی میشوند.
تست فشار و صدا: پمپ روشن میشود تا فشار خروجی و صداهای تولید شده بررسی شود. صدای غرغر یا زوزه حین چرخاندن فرمان میتواند نشانه خرابی بلبرینگ پمپ باشد. همچنین به کمک دستگاه فشارسنج، فشار مدار اندازهگیری میشود؛ فشار پایین بهمعنی کاهش عملکرد پمپ است.
تعویض روغن و هواگیری: اگر روغن آلوده یا بدبو باشد، تمام روغن از سیستم تخلیه و با روغن جدید استاندارد جایگزین میشود. تعویض روغن علاوه بر کاهش سر و صدا، سبب افزایش عمر پمپ میشود . سپس سیستم هواگیری میشود تا حبابهای هوا خارج شوند.
باز کردن پمپ و تعمیر یا تعویض قطعات: در صورت وجود خرابی در یاتاقانها، شفت یا کاسهنمد، پمپ باز میشود و قطعات معیوب با قطعات نو تعویض میشوند. در مرکز تخصصی ایرانفرمان، پمپ بهطور کامل سرویس و تنظیم میشود تا عملکرد آن مشابه قطعه نو باشد.
تعویض شیلنگها و اورینگها: اگر نشتی به دلیل شیلنگ ترکخورده یا اورینگ فرسوده باشد، این قطعات تعویض میشوند. در کمریهای ۲۰۰۲–۲۰۰۶، شیلنگ فشار قوی بهمرور ترک میخورد و روغن از محل اتصال نشت میکند؛ بنابراین استفاده از شیلنگ اصل و مقاوم در برابر حرارت و فشار توصیه میشود.
بستن و تست نهایی: پس از مونتاژ پمپ و نصب شیلنگها، سیستم با روغن تازه پر شده و هواگیری میشود. سپس فرمان در شرایط مختلف (درجا، سرعت پایین، پارک دوبل) آزمایش میگردد تا از رفع صدا و نرمی کافی فرمان اطمینان حاصل شود.
نشانه های خرابی جعبه فرمان کمری ۲۰۰۶-۲۰۰۲
جعبه فرمان یا راک و پینیون، قطعهای است که نیرو و حرکت دورانی فرمان را به حرکت خطی چرخها تبدیل میکند. این مجموعه شامل دنده شانهای، پینیون، یاتاقانها و آببندهایی است که با روغن هیدرولیک پشتیبانی میشوند. خرابی این قطعه ممکن است بهتدریج بروز کند و علائم متفاوتی ایجاد کند.:
نشتی روغن از گردگیرها و اتصالات
وجود لکههای روغن روی گردگیرهای جعبه فرمان یا زیر خودرو، یکی از بارزترین نشانههای خرابی آببندهای داخل راک و پینیون است. کم شدن سطح روغن هیدرولیک در مخزن و مشاهده روغن در اطراف مخزن یا شیلنگها میتواند بهمعنی نشتی در قطعاتی مانند مخزن، شیلنگ، پمپ، شیر هیدرولیک یا جک دوطرفه باشد. در صورت تداوم نشتی، نهتنها عملکرد فرمان کاهش مییابد، بلکه خطر خشککار کردن قطعات و خرابی کامل جعبه فرمان وجود دارد.
صدای غیرعادی هنگام چرخاندن فرمان
شنیدن صدای تقتق، ساییدگی یا لرزش هنگام گردش فرمان در حالت درجا یا حرکت، میتواند نشانه وجود لقی یا سایش در قطعات داخلی جعبه فرمان باشد. لقی بین پینیون و دنده شانهای، خرابی فنر بوش تنظیم یا عدم تنظیم صحیح جعبه فرمان از علل اصلی صدای غیرعادی هستند. اگر صدای اضافه تنها هنگام چرخاندن فرمان به طرفین شنیده شود، احتمال پایین بودن سطح روغن هیدرولیک و ورود هوا به سیستم نیز وجود دارد.
لقی یا بازی فرمان
یکی دیگر از نشانهها، احساس لقی یا بازی زیاد در فرمان است؛ به طوری که برای تغییر مسیر، نیاز به چرخاندن بیش از حد فرمان دارید. این حالت معمولاً در اثر تنظیم نبودن فاصله پینیون و دنده شانهای یا خورده شدن دندهها و خرابی بلبرینگ پینیون رخ میدهد. لقی باعث تأخیر در پاسخ فرمان و احساس ناامنی در رانندگی میشود.
سفت شدن غربیلک فرمان
ممکن است فرمان بهطور ناگهانی سفت شود و به سختی بچرخد، حتی اگر پمپ و تسمه سالم باشند. سفت شدن غربیلک ممکن است به دلیل تنظیم نبودن جعبه فرمان، سفت بودن کلاهک کمک فنر و چهارشاخ فرمان یا خرابی سیبکها باشد. همچنین لاستیکهای کم باد یا سایش زیاد آجها باعث افزایش اصطکاک و سفتی فرمان میشوند. در چنین شرایطی ابتدا باید تسمه، سطح و کیفیت روغن و سلامت سیبکها بررسی شود. اگر مشکل برطرف نشد، احتمالاً جعبه فرمان نیاز به سرویس دارد.
نشانههای دیگر
بوی روغن سوخته نشاندهنده داغ شدن یا اکسید شدن روغن و اصطکاک زیاد است ؛ صدای قرچ قرچ یا خش خش هنگام چرخاندن فرمان نشاندهنده سایش یا عدم روانکاری قطعات است؛ حرکت خودبخودی فرمان، عدم بازگشت سریع به موقعیت وسط یا وجود نقطه کور ناشی از فرسودگی یا تنظیم نبودن راک و پینیون است. همچنین کثیفی و تیره بودن روغن میتواند به خرابی پمپ یا ساییدگی داخل جعبه فرمان اشاره کند و کشیده شدن خودرو به یک سمت یا سایش غیرمتقارن تایرها نیز میتواند نشانه عدم تنظیم یا خرابی جعبه فرمان باشد.
تعمیر و سرویس جعبه فرمان کمری ۲۰۰۶-۲۰۰۲
عیبیابی و تعمیر جعبه فرمان به دلیل دقت بالای قطعات و نیاز به ابزارهای خاص، باید توسط متخصص انجام شود. فرآیند کلی در ایران فرمان به شرح زیر است:
بررسی و تشخیص لقی: ابتدا خودرو روی جک قرار میگیرد و حرکت فرمان بدون تماس با زمین آزمایش میشود. با تکان دادن فرمان، هرگونه لقی یا صدای غیرعادی تشخیص داده میشود. سپس فاصله پینیون و دنده شانهای اندازهگیری و تنظیم میشود؛ در صورت وجود لقی، بوش تنظیم و فنر آن بررسی میشود.
تشخیص نشتی: گردگیرهای دو سر جعبه فرمان، شیلنگهای اتصال و آببندها از نظر نشتی بررسی میشوند. در صورت وجود نشتی، مجموعه باز شده و آببندهای داخلی و اورینگها تعویض میشوند.
بررسی بلبرینگها و دندهها: اگر صدای تقه یا بازی زیاد وجود داشته باشد، جعبه فرمان باز میشود و بلبرینگ پینیون و دندههای درگیر شده بررسی میشوند. در صورت خورده شدن دندهها، مجموعه راک و پینیون تعویض میشود.
تعمیر یا تعویض سیبکها و میل تعادل: سیبکها و مفاصل در سیستم فرمان نقش انتقال نیروی خطی به چرخها را دارند. اگر در حین حرکت یا دستانداز صدای تقه یا لقی احساس شود، سیبکها باید تعویض شوند.
تنظیم نهایی و تست فرمان: پس از تعویض قطعات، جعبه فرمان مونتاژ و توسط ابزار دقیق تنظیم میشود. سپس روغن جدید پر شده و سیستم هواگیری میشود. فرمان در شرایط مختلف تست میشود تا از بازگشت خودکار به مرکز، نبود صدا و نرمی حرکت اطمینان حاصل شود.
هزینه تعمیر فرمان کمری ۲۰۰۶-۲۰۰۲ (پاییر ۱۴۰۴)
هزینه سرویس پمپ هیدرولیک کمری ۲۰۰۶-۲۰۰۲ در پاییز ۱۴۰۴ بین ۴ تا ۷ میلیون تومان میباشد. توجه داشته باشید در صورت خرابی عمده قطعات و نیاز به تعویض کامل استوک یا آکبند آن به قیمت روز محاسبه میشود. همچنین هزینه سرویس کامل جعبه فرمان کمری ۲۰۰۶-۲۰۰۲ با لوازم تایوانی ۱۱ میلیون و با لوازم اصلی ژاپنی ۱۵ میلیون تومان میباشد. این مبالغ با توجه به نوسانات ارز ممکن است تغییر کند. جهت دریافت قیمت دقیق با ما تماس بگیرید.
برای تعمیر فرمان تویوتا کمری ۲۰۰۶-۲۰۰۲ با ایران فرمان تماس بگیرید
با توجه به حساسیت سیستم فرمان و نیاز به دانش فنی بالا، توصیه میشود تعمیر و سرویس پمپ هیدرولیک و جعبه فرمان تویوتا کمری را به مراکز تخصصی بسپارید. ایرانفرمان یکی از معتبرترین تعمیرگاههای تخصصی فرمان در تهران است که خدمات تعمیر فرمان هیدرولیک و برقی را برای انواع خودروهای داخلی و خارجی ارائه میدهد. آنچه ایرانفرمان را از سایر مراکز متمایز میکند، عبارت است از:
تخصص و تجربه: ما با سالها تجربه در زمینه تعمیر انواع فرمان، بهویژه فرمان هیدرولیک خودروهای ژاپنی مانند کمری، دارای نیروهای متخصص و تجهیزات کامل هستیم. روشهای عیبیابی دقیق و استفاده از ابزارهای مخصوص باعث میشود مشکلات نهفته هم تشخیص داده شوند و تعمیر بهصورت ریشهای انجام شود.
استفاده از قطعات اصل و ضمانت کتبی ۲۴ ماهه: در ایرانفرمان بر استفاده از قطعات با کیفیت بالا و همخوان با استانداردهای کارخانه تأکید داریم. تمامی خدمات تعمیر پمپ هیدرولیک و جعبه فرمان تویوتا کمری با ضمانت کتبی ۲۴ ماهه ارائه میشوند؛ این ضمانت طولانیمدت نشانهای از اعتماد به کیفیت کار و اطمینان خاطر مشتری است.
فرایند شفاف و مشاوره صادقانه: در ایرانفرمان، پیش از شروع تعمیر، مشکل بهصورت شفاف توضیح میدهیم و مشتری میتواند درباره تعمیر یا تعویض قطعه تصمیم بگیرد. همچنین در صورت وجود گزینههای مختلف (تعمیر پمپ یا تعویض کامل آن)، مزایا و معایب هر کدام بیان میکنیم تا بهترین تصمیم گرفته شود.
سرویس سریع و دسترسی آسان: با توجه به اهمیت زمان مشتری، تلاش میکنیم سرویس فرمان را در کوتاهترین زمان ممکن انجام دهیم. همچنین امکان رزرو آنلاین یا تماس تلفنی برای هماهنگی وجود دارد.
اگر صاحب یک کمری ۲۰۰۲ تا ۲۰۰۶ هستید و علائمی مانند سفت شدن فرمان، صدای غیرعادی، نشتی روغن یا لرزش را مشاهده میکنید، پیشنهاد میشود بدون تعلل به یک مرکز تخصصی مراجعه کنید. ایران فرمان با ارائه ضمانت کتبی ۲۴ ماهه، استفاده از تجهیزات دقیق و قطعات اصل، آرامش خاطر شما را تضمین میکند. بهخاطر داشته باشید که مراقبت بهموقع از سیستم فرمان، نهتنها هزینههای تعمیر را کاهش میدهد، بلکه مهمتر از آن امنیت و کنترل خودرو را حفظ میکند.
با ما تماس بگیرید: ۰۹۰۱۴۰۱-۰۹۱۲
